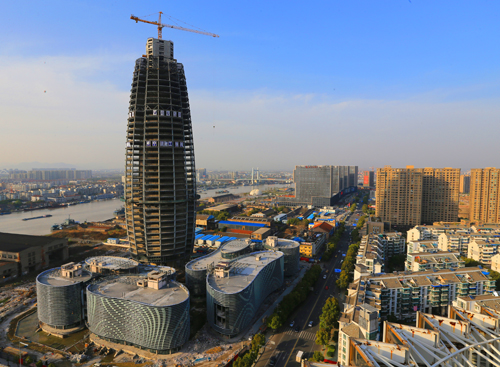

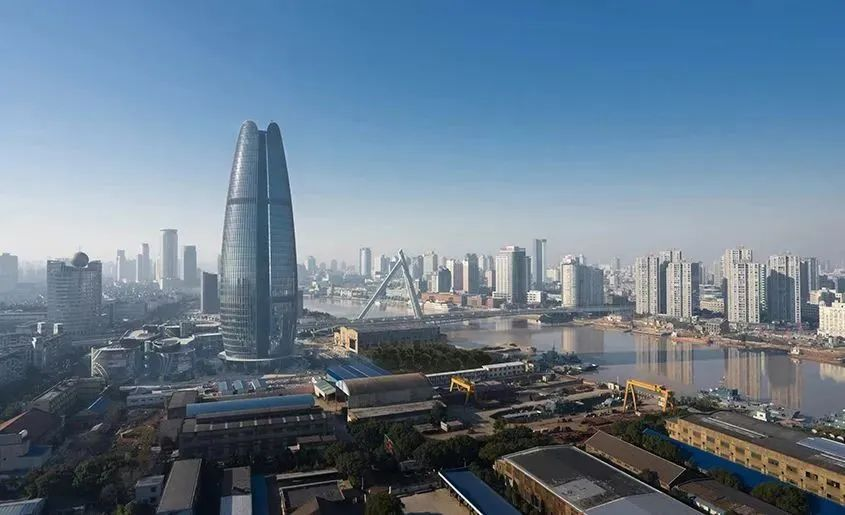

简体中文宁波财富中心，又叫玉米楼，由6幢商业楼、1幢办公楼及一个大板块地下室组成，其中办公楼地上总层数38层，建筑高度188米，立面造型似含苞待放的郁金香，看上去非常浪漫华贵，是目前三江口建筑群中单体规模最大、建筑高度最高的建筑，也是宁波三江口的地标建筑之一。
在2015年度，我公司获得了如此具有挑战性的测绘任务：
本项目采用外挂玻璃幕墙工艺，幕墙安装实属二次设计产物，与土建工程非同期完工，且待幕墙安装完工后很多测点都会被幕墙体系覆盖或遮挡，故采用跟踪测量的方案来分步完成外业数据采集工作测绘。
房屋主体围护由弧状非垂直玻璃幕墙构成，以12层为界，12层以下形成向外倾斜的做法，超出主体结构底板外沿的，以其底板水平投影计算建筑面积，12层以上形成向内倾斜的做法，其层高2.20m以上的部分计算建筑面积，通过实地测量结合施工建筑图、幕墙设计图纸等确定区分层高2.20m的水平投影线。
从水平投影来看，主楼由38层半径不同的同心圆组成，6幢商业裙房各层为连续弧线、椭圆等组成的不规则图形，常规距离交会法无法准确测量，本项目采用极坐标法测量，在房屋主体结构完工后，分隔墙体还未砌筑，房屋内部通视较好，这时需组织第一次实地外业测量，由平面控制点或自由设站的测量站点，采用全站型电子速测仪来测定主体结构的水平投影线，同时结合施工建筑图、结构图等确定房屋的各层不规则外轮廓线。
该测绘工作入场后我公司团队一直秉着严谨、认真、负责的工作态度按时完成了外业数据采集及内业数据处理、面积计算，提交检查以及外业抽查等各项工作内容。经过验收，委托方对测绘成果质量非常满意，相关部门审核时也评价在同类测绘产品中质量领先。
文字 | 华丽婷
编辑 | 吴小梅
审核 | 陈世安
